Какие инструменты нужны для замеров?

Достаточно смартфона с камерой, жесткой линейки и мягкой сантиметровой ленты. Желательно делать замеры с помощником.

Нужно ли отправлять все фото, если значения замеров уже записаны?

Да, нужно. Фото с линейкой и обзорные ракурсы необходимы для проверки данных и точного 3D-моделирования оболочки.

Что делать, если шкала линейки на фото плохо читается?

Повторите кадр в том же ракурсе при более ярком освещении. На фото должны быть хорошо видны деления и цифры шкалы.

Как отправить замеры?

Отправьте фото и значения через форму на сайте или напрямую менеджеру в Telegram, MAX или по телефону.

Как снять замеры протеза для оболочки

Q: Сколько времени занимает полный комплект замеров?

В среднем 20-40 минут. Важно сделать и обзорные фотографии, и фото всех линейных/окружных замеров с читаемой шкалой.

Что подготовить перед замерами

Эти пункты одинаковы для голени и бедра

📱

Смартфон с камерой

Фото делайте при хорошем освещении, без сильных теней и бликов.

📏

Линейка и лента

Понадобятся жесткая линейка для фото и мягкая лента для окружностей.

🧍

Помощь второго человека

С помощником легче держать линейку, снимать правильный ракурс и проверять точность.

✅

Запись результатов

Фиксируйте значения сразу в миллиметрах/сантиметрах и не округляйте.

Замеры для оболочки на протез голени

Порядок фото и замеров по новой 5-страничной инструкции

1. Обзорные фото протеза

Сделайте обзорные фотографии без деформации перспективы: сбоку слева, сбоку справа, спереди и сзади. Протез должен стоять ровно.

Протез голени, обзорный снимок слева — Слева

Протез голени, обзорный снимок справа — Справа

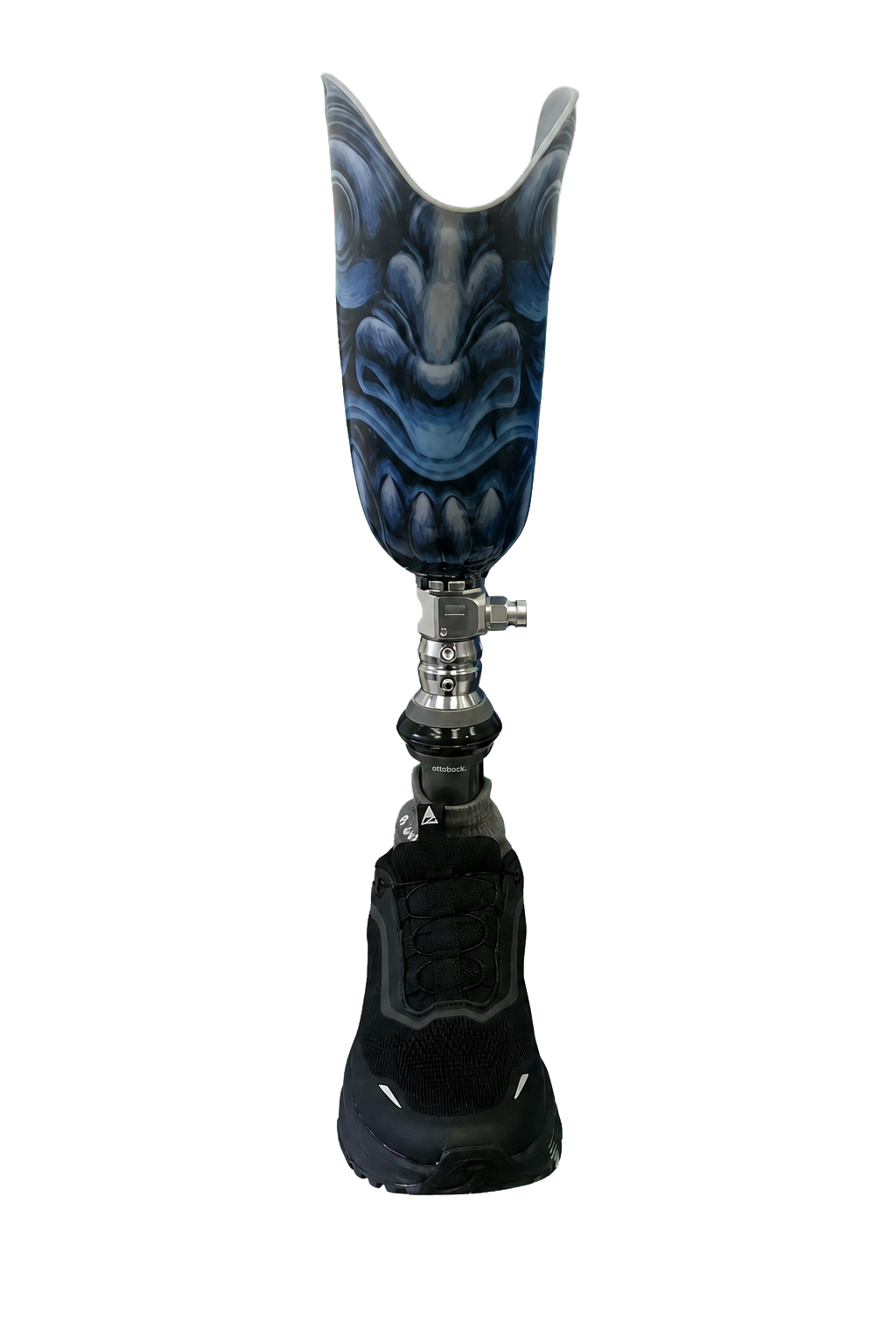

Протез голени, обзорный снимок спереди — Спереди

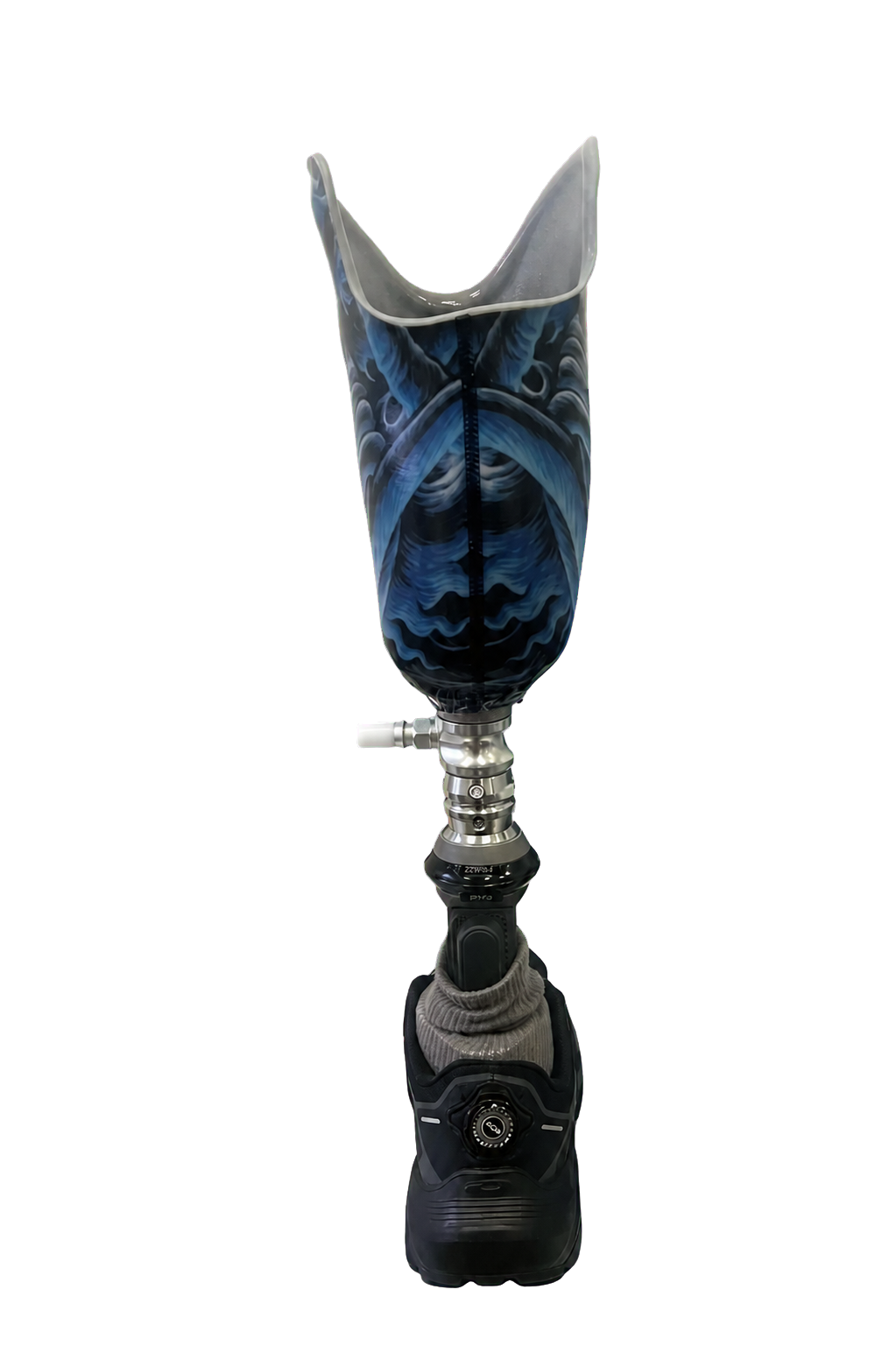

Протез голени, обзорный снимок сзади — Сзади

2. Основные замеры линейкой

Линейку ставьте строго вертикально или горизонтально, как на примерах. Для голени обязательно снимите высоту от верха галоши до верха гильзы. На фото должны быть видны и протез, и шкала линейки.

Вертикальный замер высоты для протеза голени — Высота по линейке

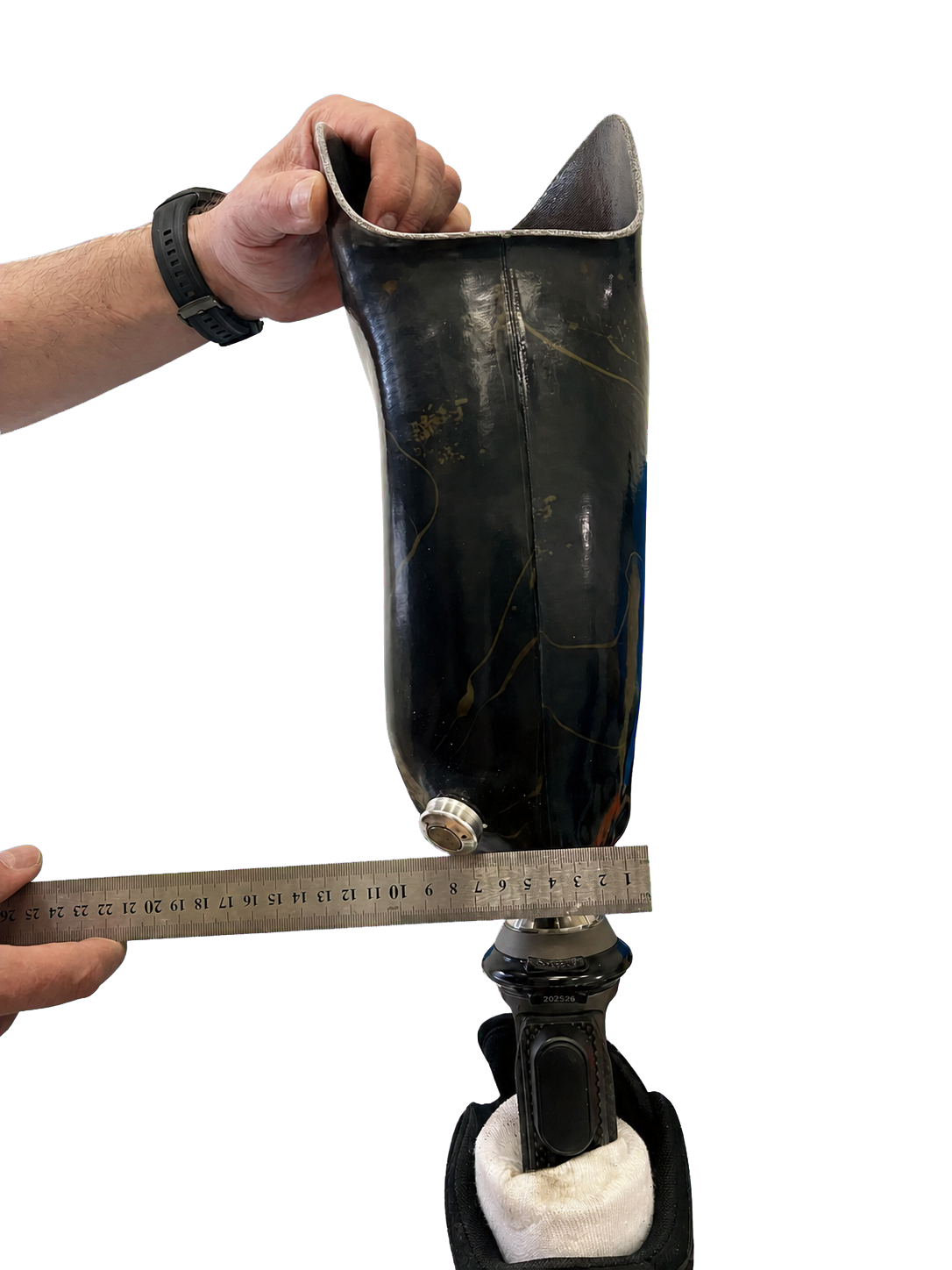

Горизонтальный замер ширины для протеза голени — Ширина в зоне модуля

Контрольный замер высоты для протеза голени — Контрольный линейный размер

3. Замер окружности

Снимите окружность мягкой лентой без перетяжки. Лента должна прилегать плотно, но не деформировать оболочку.

Замер окружности протеза голени сантиметровой лентой — Окружность лентой

Что отправить менеджеру

4 обзорных фото протеза голени;
обязательный размер: высота от галоши до верха гильзы;
фото всех линейных и окружных замеров;
числовые значения замеров текстом.

📥 Скачать PDF по голени (5 стр.)

Замеры для оболочки на протез бедра

Полный набор примеров по замерам и ракурсам для 5-страничной инструкции

1. Высота и ширины в зоне коленного узла

Сначала снимите линейные размеры в ключевых точках. Для бедра обязательны два отдельных высотных размера: от верха галоши до верха коленного модуля и от верха коленного модуля до верха гильзы. Линейка в кадре обязательна.

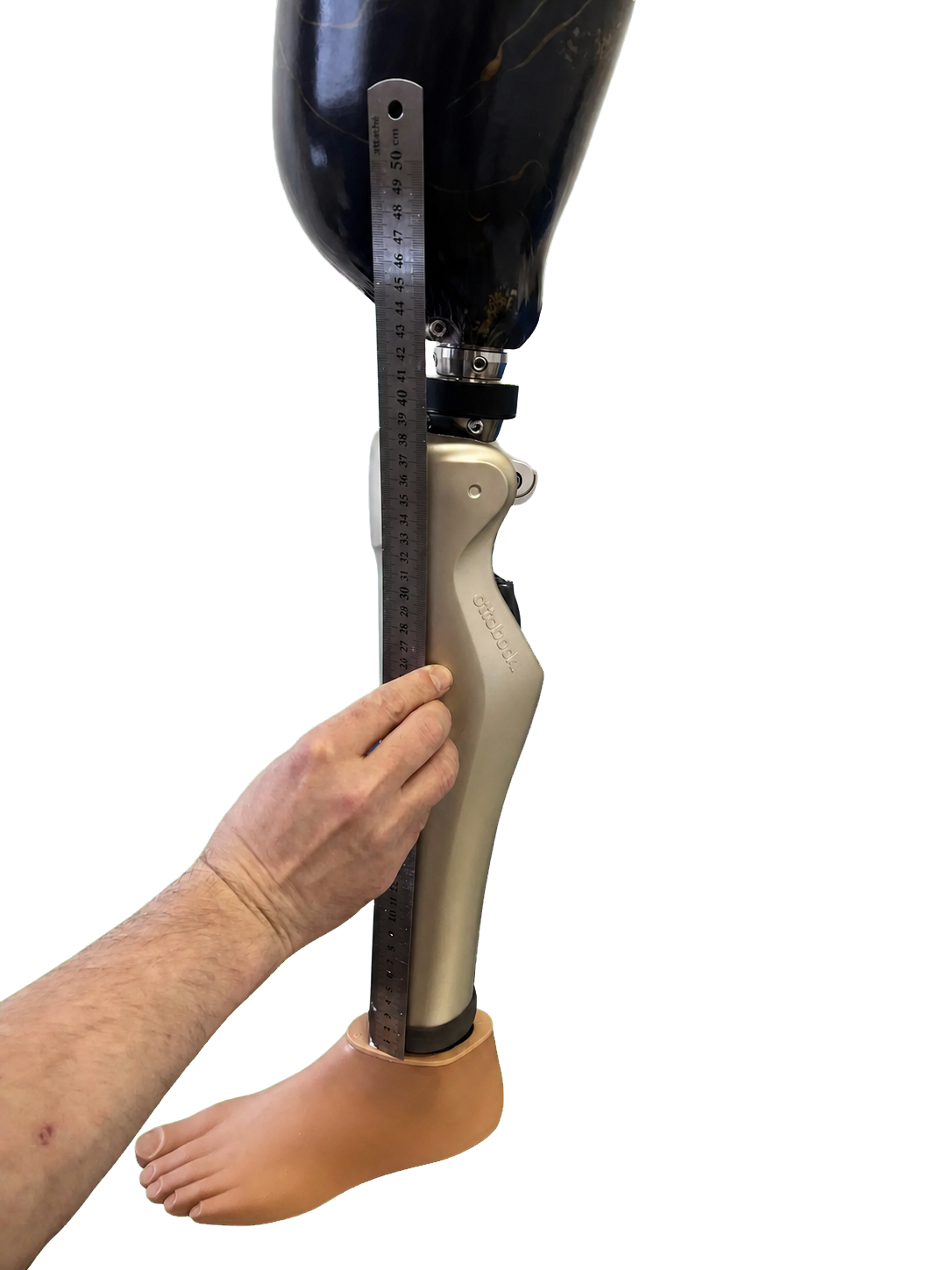

Протез бедра, полный вертикальный замер высоты — Полная высота

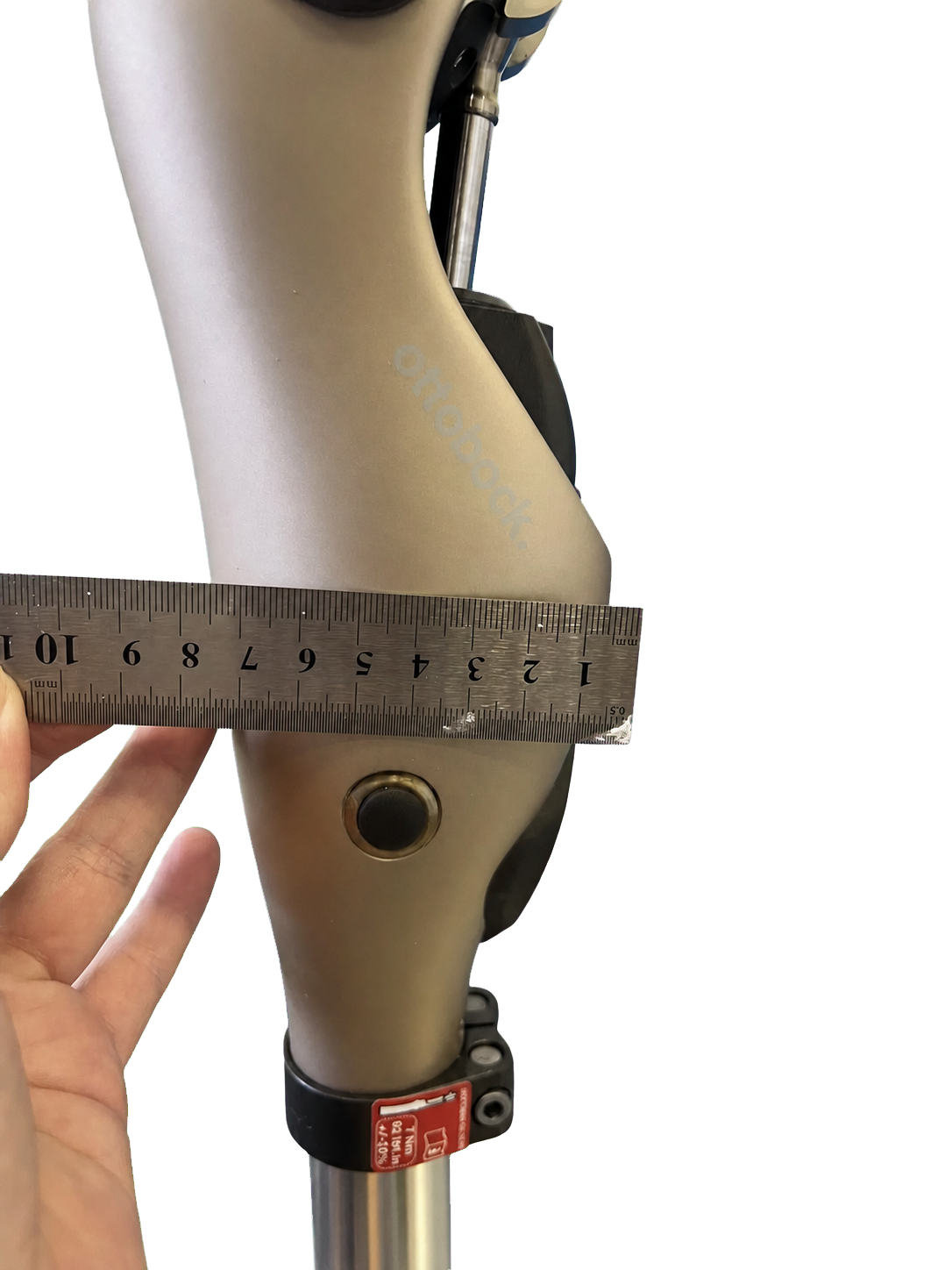

Протез бедра, ширина коленного узла сбоку — Ширина колена сбоку

Протез бедра, ширина коленного узла спереди — Ширина колена спереди

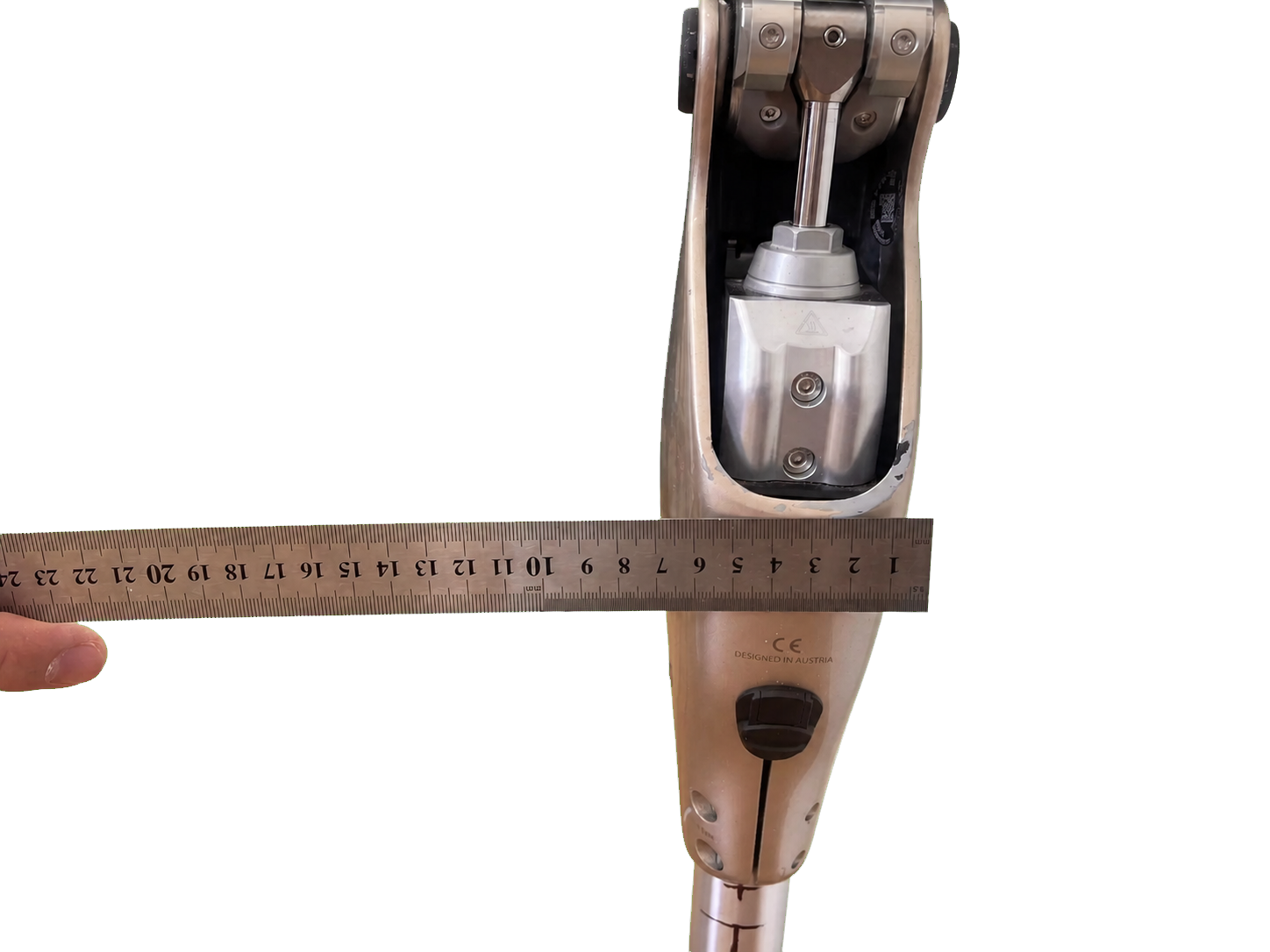

Протез бедра, ширина коленного узла сзади — Ширина колена сзади

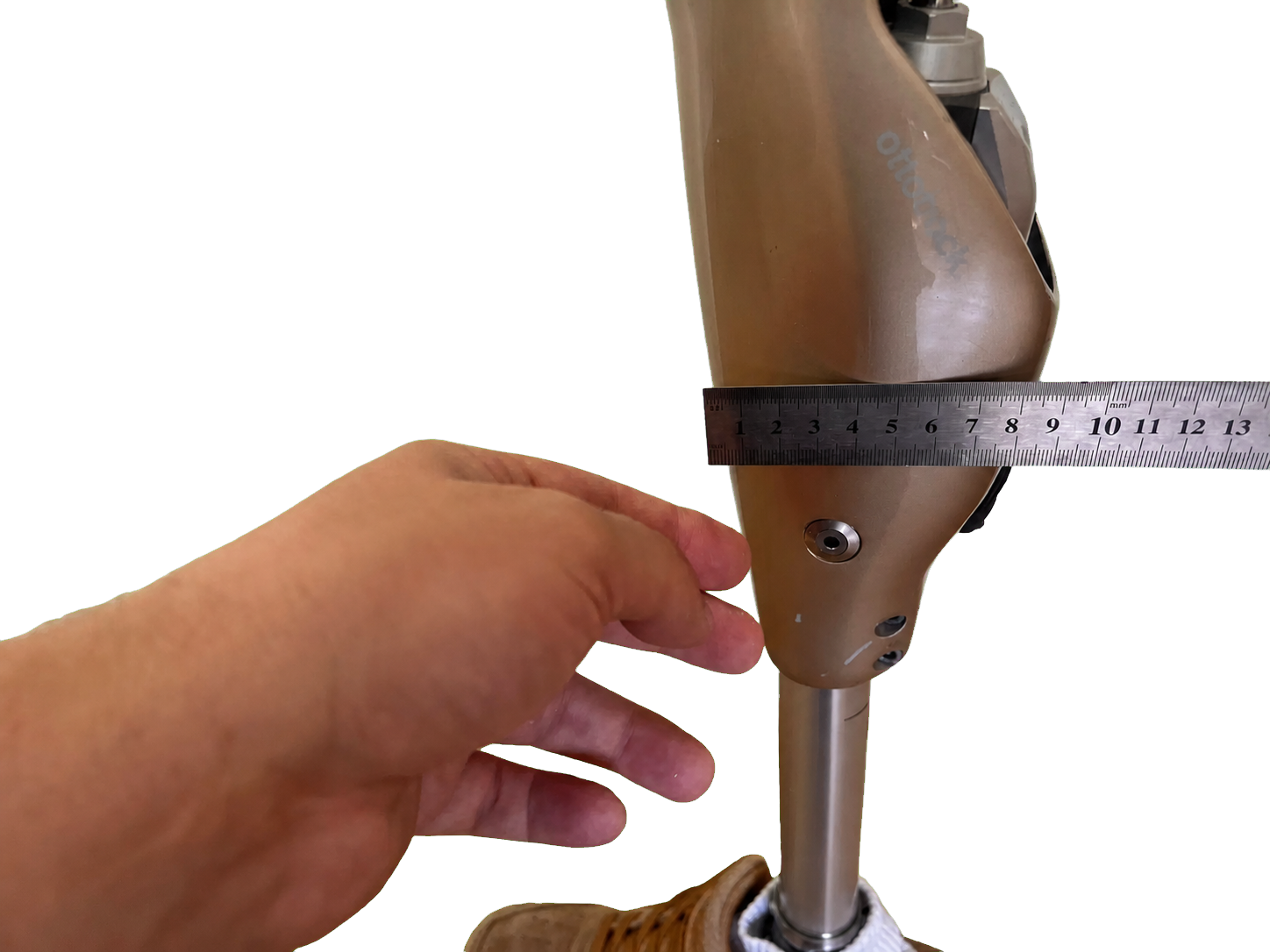

Протез бедра, замер ширины ниже коленного узла — Ширина ниже колена

2. Замеры в зоне адаптера и гильзы

Проверьте ширины в местах крепления. Высотные размеры для бедра фиксируйте по правилу из шага 1: отдельные отрезки до коленного модуля и от коленного модуля до гильзы.

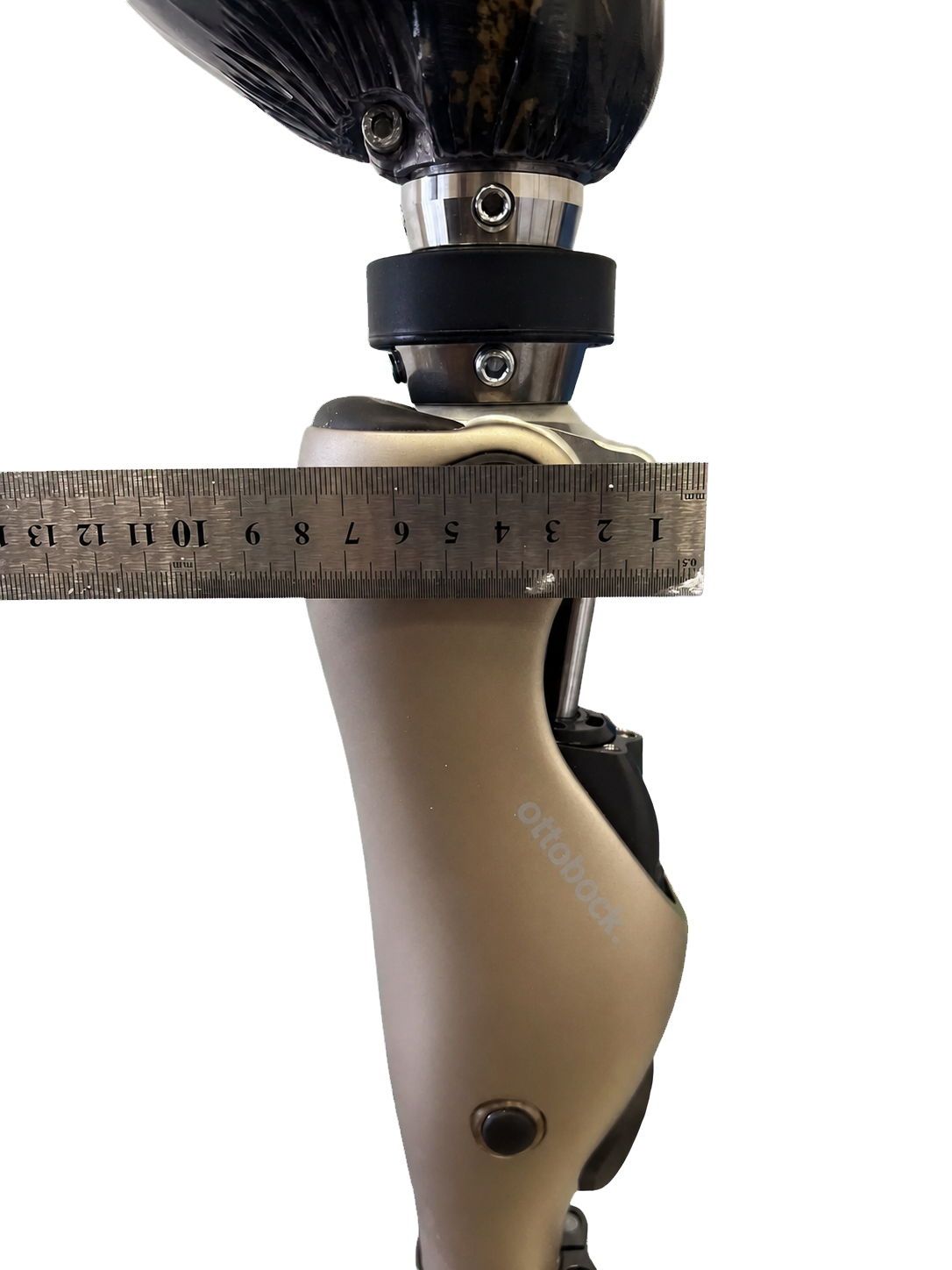

Протез бедра, ширина адаптера спереди — Адаптер спереди

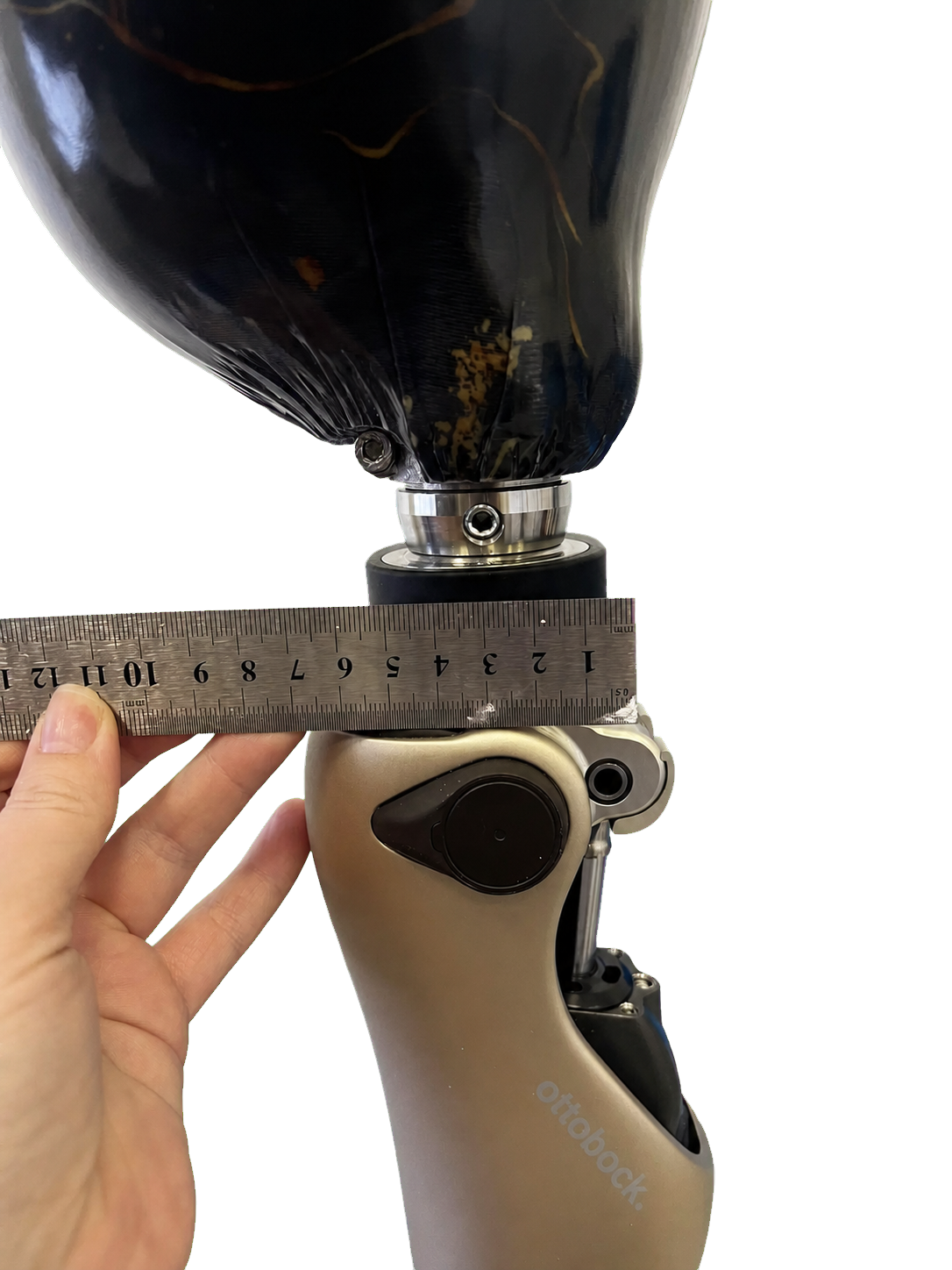

Протез бедра, ширина адаптера сбоку — Адаптер сбоку

3. Обзорные ракурсы для моделирования

Сделайте обзорные фотографии протеза в сборе с нескольких сторон. Они помогают корректно восстановить геометрию и рисунок оболочки.

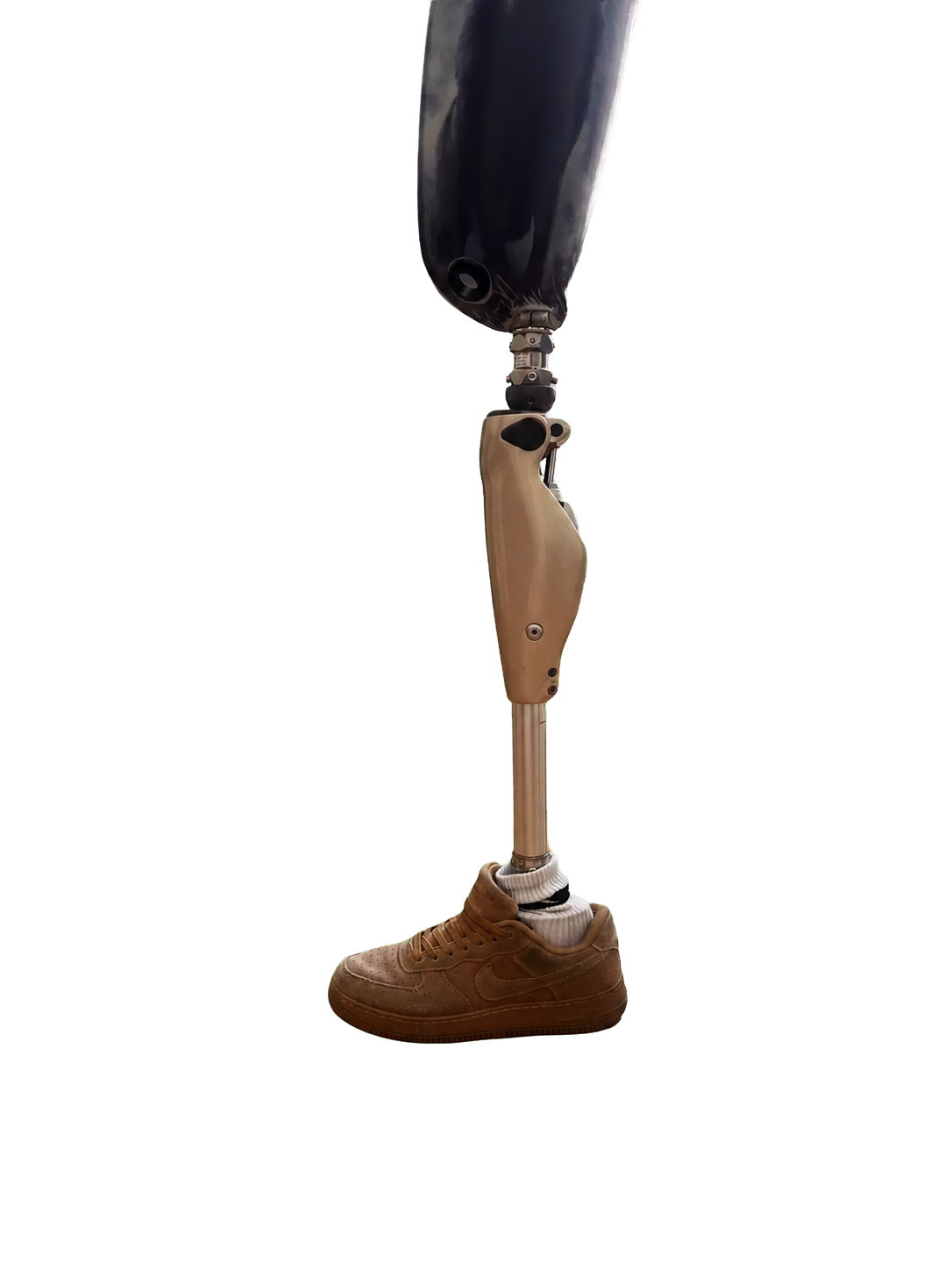

Протез бедра, обзорный ракурс сбоку A — Обзор сбоку A

Протез бедра, обзорный ракурс сбоку B — Обзор сбоку B

Протез бедра, обзорный ракурс сзади — Обзор сзади

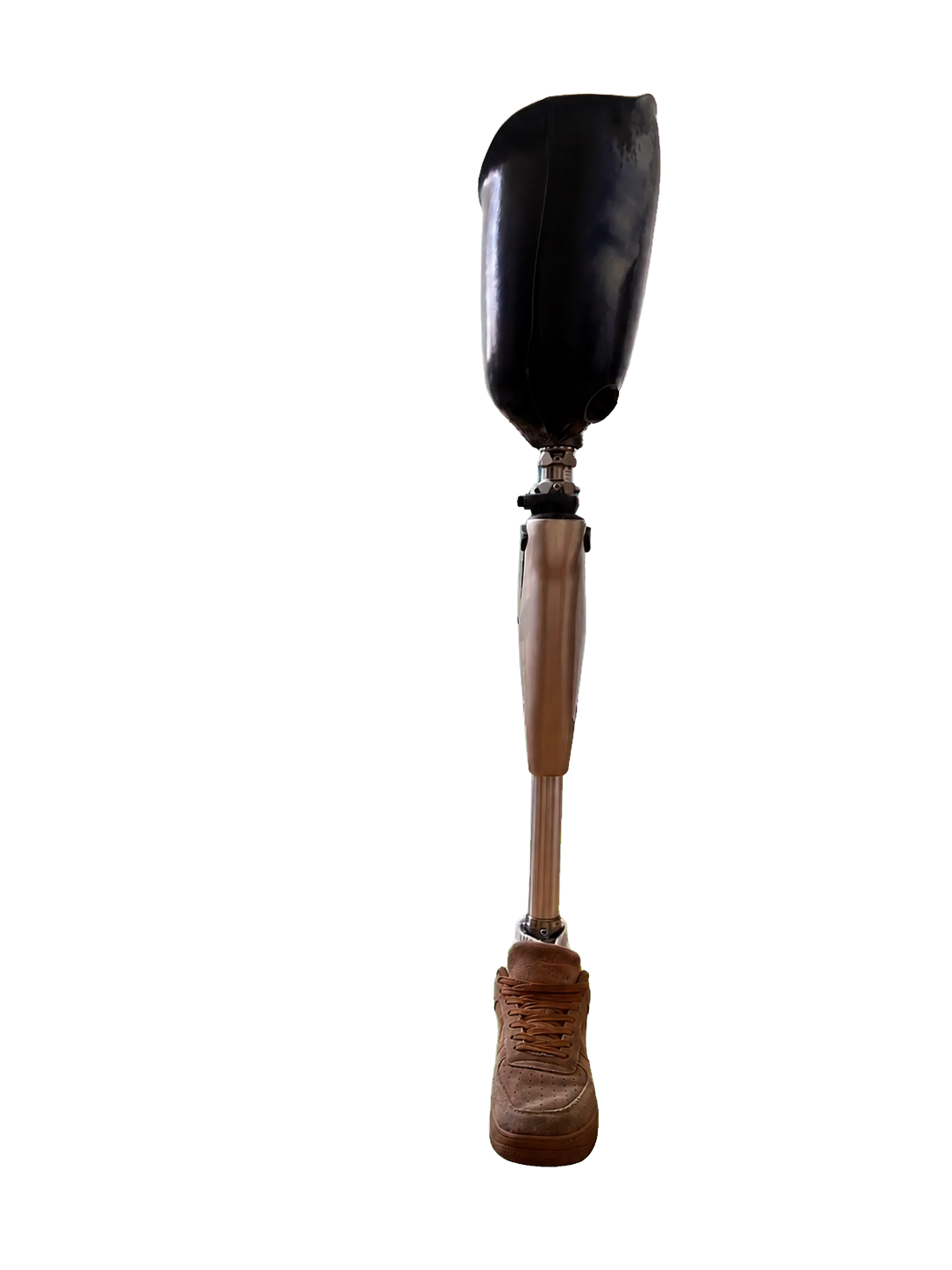

Протез бедра, обзорный ракурс спереди — Обзор спереди

Что отправить менеджеру

обзорные фото протеза бедра с 4 сторон;
обязательные размеры: от галоши до верха коленного модуля и от верха коленного модуля до верха гильзы;
фото всех линейных замеров с читаемой шкалой;
числовые значения каждого размера.

📥 Скачать PDF по бедру (5 стр.)
